工作原理
隔爆翻板閥是一種用于含有可燃性粉塵的管道上，允許管道內粉塵和氣體單向通過，防止 爆炸逆向傳播的被動式單向隔爆閥。正確的使用隔爆翻板閥，可防止粉塵爆炸從下游管道 傳播至上游管道，從而有效的避免“二次爆炸”或“多次爆炸”的發生，防止粉塵爆炸事故擴 大化，保護人身和財產的安全。
技術特性
● 精巧設計： —— 低壓損
—— 預設清灰噴嘴和翻板位置檢測信號接口
● 最大泄爆壓力：Pred,max≤0.040MPa
● 適用粉塵類型： —— St1和St2 非金屬粉塵
—— St1金屬粉塵
產品檢測及認證
● 通過國內第三方權威機構檢測 ● 通過ATEX認證
產品規格
|
規格 |
長L (mm) |
寬W (mm) |
高 |
法蘭外徑 (mm) |
螺栓孔 |
重量 (kg) |
|||
|
H1 |
H2 |
分度圓 |
數量 |
直徑 |
|||||
|
DN100 |
365 |
273 |
319 |
406 |
180 |
150 |
6 |
12 |
14 |
|
DN150 |
400 |
320 |
358 |
438 |
220 |
190 |
6 |
12 |
16 |
|
DN200 |
420 |
376 |
398 |
520 |
270 |
240 |
6 |
12 |
22 |
|
DN250 |
444 |
412 |
458 |
564 |
320 |
290 |
8 |
12 |
27 |
|
DN300 |
520 |
465 |
508 |
626 |
380 |
350 |
8 |
12 |
36 |
|
DN350 |
600 |
523 |
559 |
695 |
420 |
390 |
8 |
12 |
51 |
|
DN400 |
700 |
597 |
636 |
850 |
474 |
446 |
8 |
12 |
65 |
|
DN450 |
740 |
650 |
684 |
958 |
520 |
490 |
10 |
12 |
74 |
|
DN500 |
770 |
702 |
736 |
1035 |
580 |
550 |
10 |
12 |
86 |
|
DN550 |
860 |
742 |
763 |
1070 |
620 |
590 |
10 |
12 |
95 |
|
DN600 |
1000 |
869 |
933 |
1280 |
680 |
640 |
20 |
14 |
134 |
|
DN650 |
1050 |
910 |
1028 |
1420 |
740 |
700 |
20 |
14 |
217 |
|
DN700 |
1200 |
1009 |
1083 |
1436 |
850 |
800 |
20 |
14 |
259 |
|
DN750 |
1250 |
1075 |
1123 |
1530 |
840 |
800 |
20 |
14 |
296 |
|
DN800 |
1300 |
1120 |
1203 |
1700 |
950 |
900 |
20 |
18 |
361 |
|
DN850 |
1350 |
1170 |
1283 |
1790 |
980 |
930 |
20 |
18 |
388 |
|
DN900 |
1400 |
1220 |
1303 |
1850 |
1050 |
1000 |
20 |
22 |
424 |
|
DN950 |
1450 |
1265 |
1383 |
1890 |
1100 |
1050 |
20 |
22 |
479 |
|
DN1000 |
1500 |
1325 |
1433 |
1975 |
1150 |
1100 |
20 |
22 |
563 |
爆炸沿管道傳播演示實驗

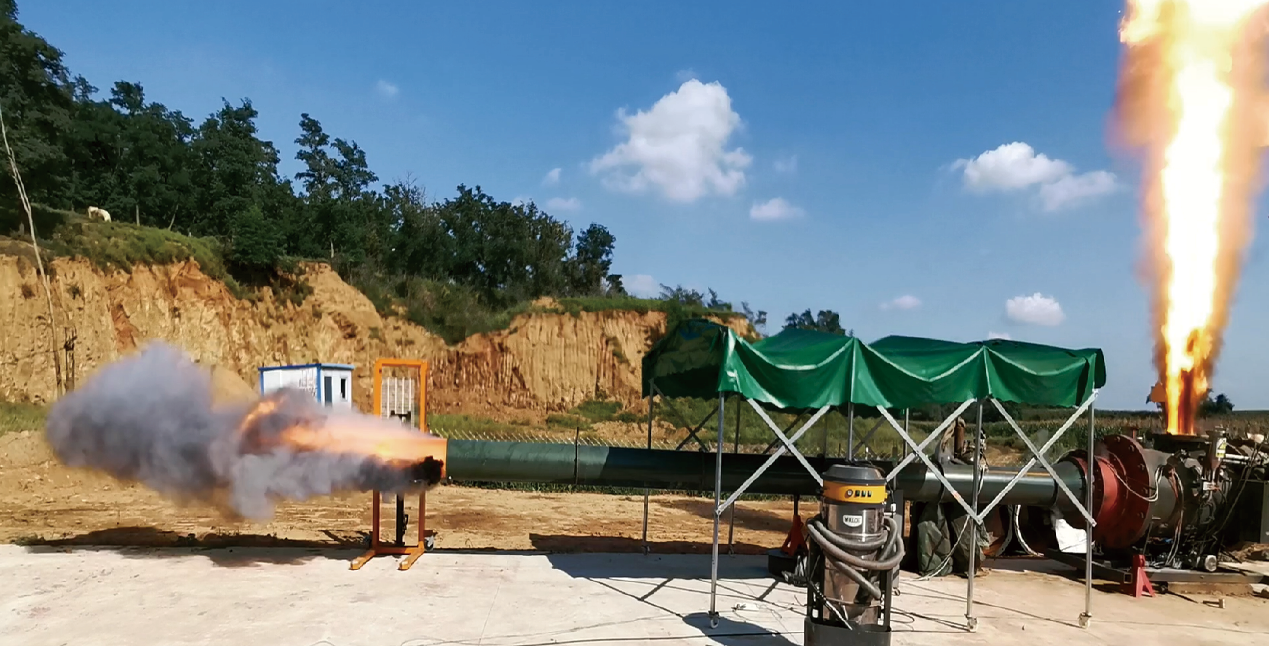

未安裝隔爆閥

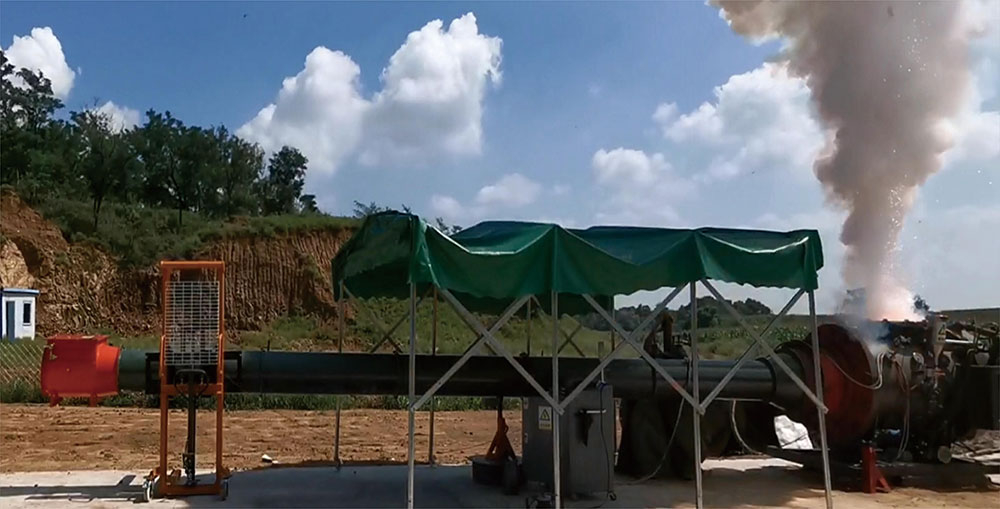

已安裝隔爆閥

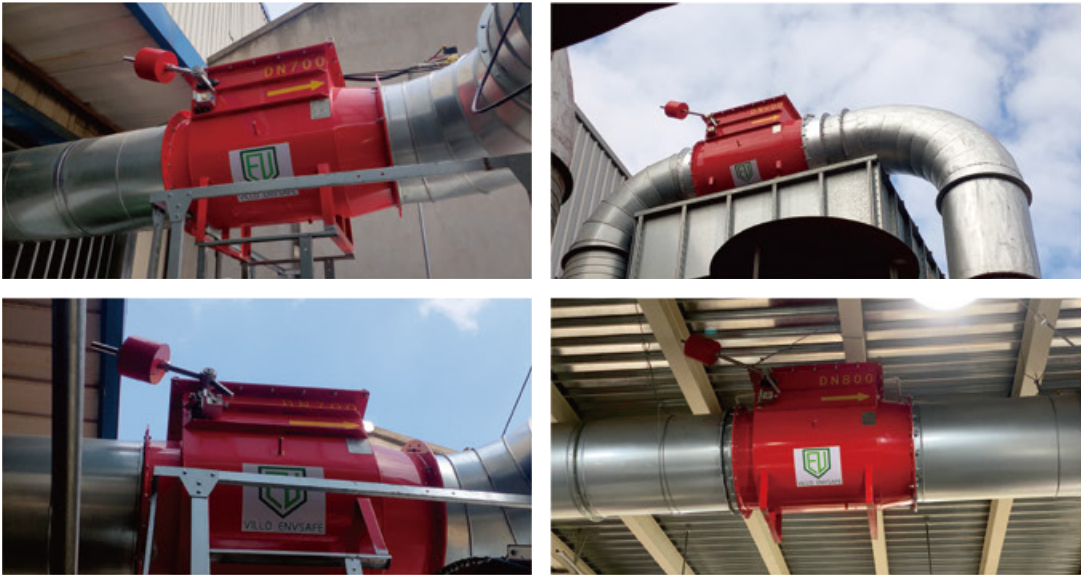

應用場景
泄爆片，又稱泄爆板、爆破片或爆破板，是一種不可重用的爆炸泄壓裝置，可用于可燃粉塵或可?燃?xì)怏w的爆炸泄壓防護，具有泄壓效率高、開啟壓力精確、泄壓過程無危險拋射物和價格低廉等優點。
無火焰爆炸泄壓裝置是一種可用于室內粉塵爆炸泄壓的防護裝置。通過特殊的結構設計， 可有效熄滅泄爆產生的釋放火焰，同時降低氣流和粉塵的溫度，從而達到安全泄爆目的。
火花探測與熄滅系統是一種主動式火災與爆炸預防設備，可對工藝設備或 管道中的火花進行探測并及時將其熄滅，從而消除潛在的火災和爆炸危險。
爆炸抑制系統由探測器、控制單元和抑制罐構成。當爆炸發生時，容器內產生爆炸火球，?壓力波先于火焰?zhèn)鞑ァ毫μ綔y器對壓力升高做出毫秒級響應。
